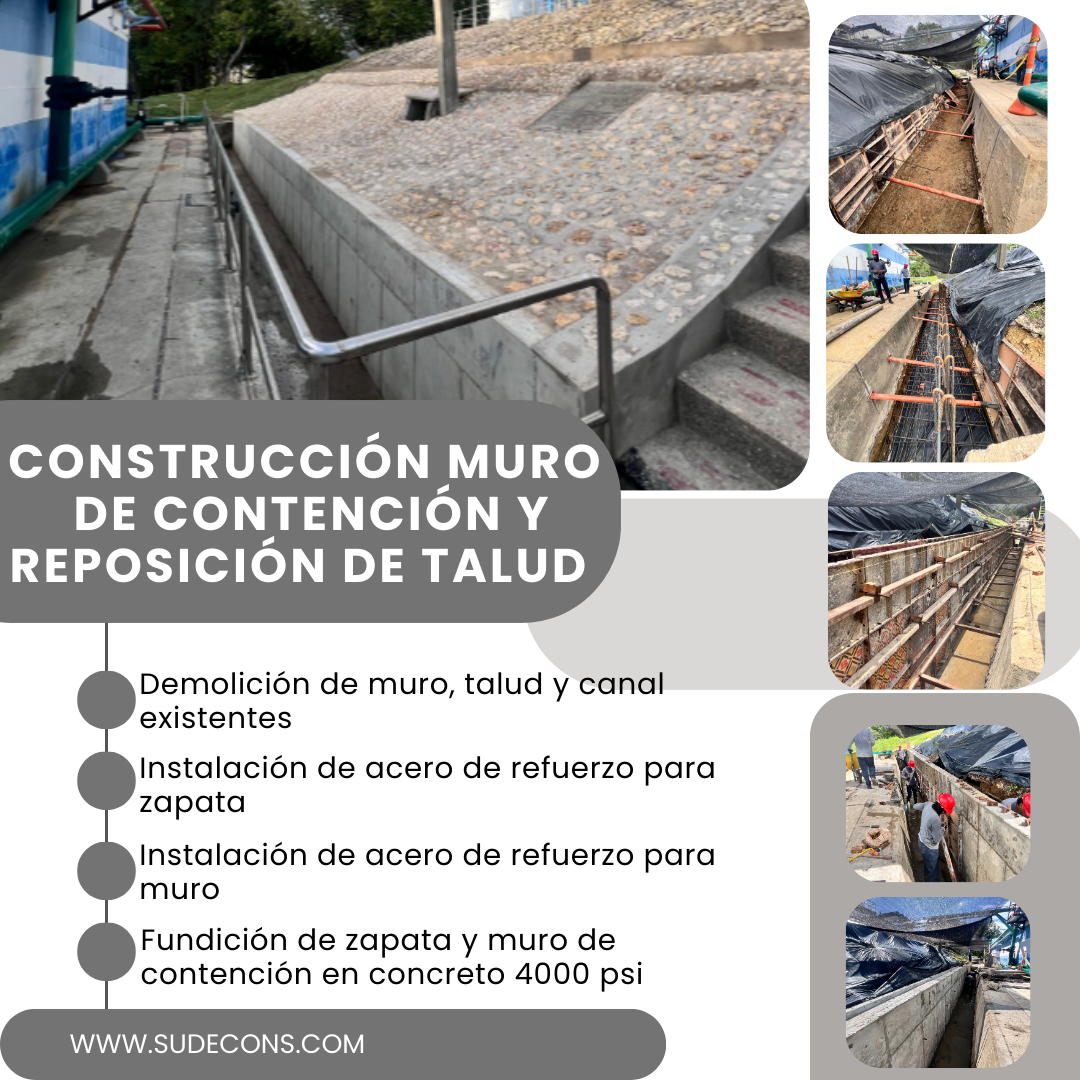

PROYECTO ESTABILIZACIÓN PTAP

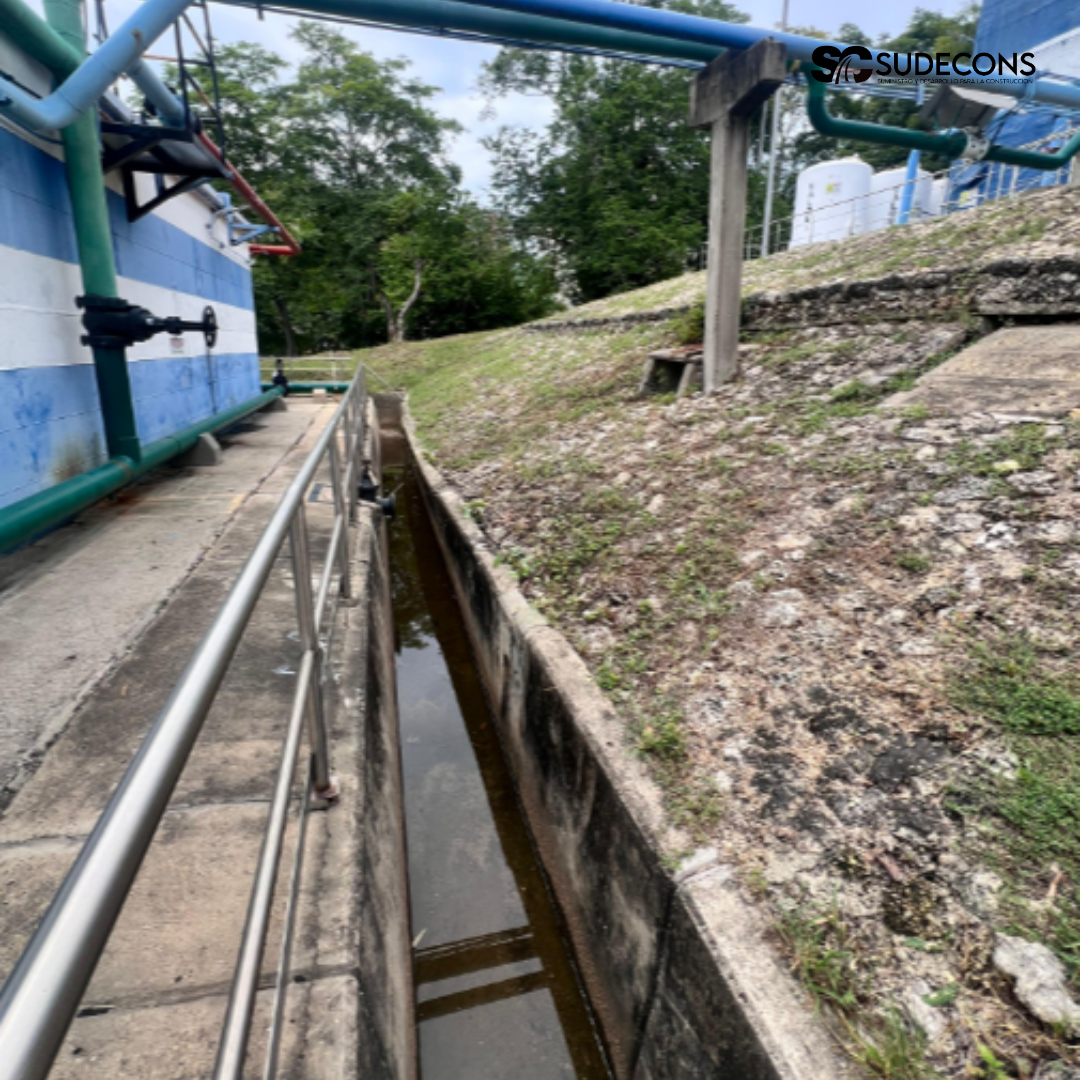

¡Fallo de muro de contención y movimiento de talud!
El muro de contención que se encuentra rodeando la planta de tratamiento de agua potable, presentó falla por volcamiento, debido a factores como: mala cimentación, ineficiente sistema de drenaje, entre otros.

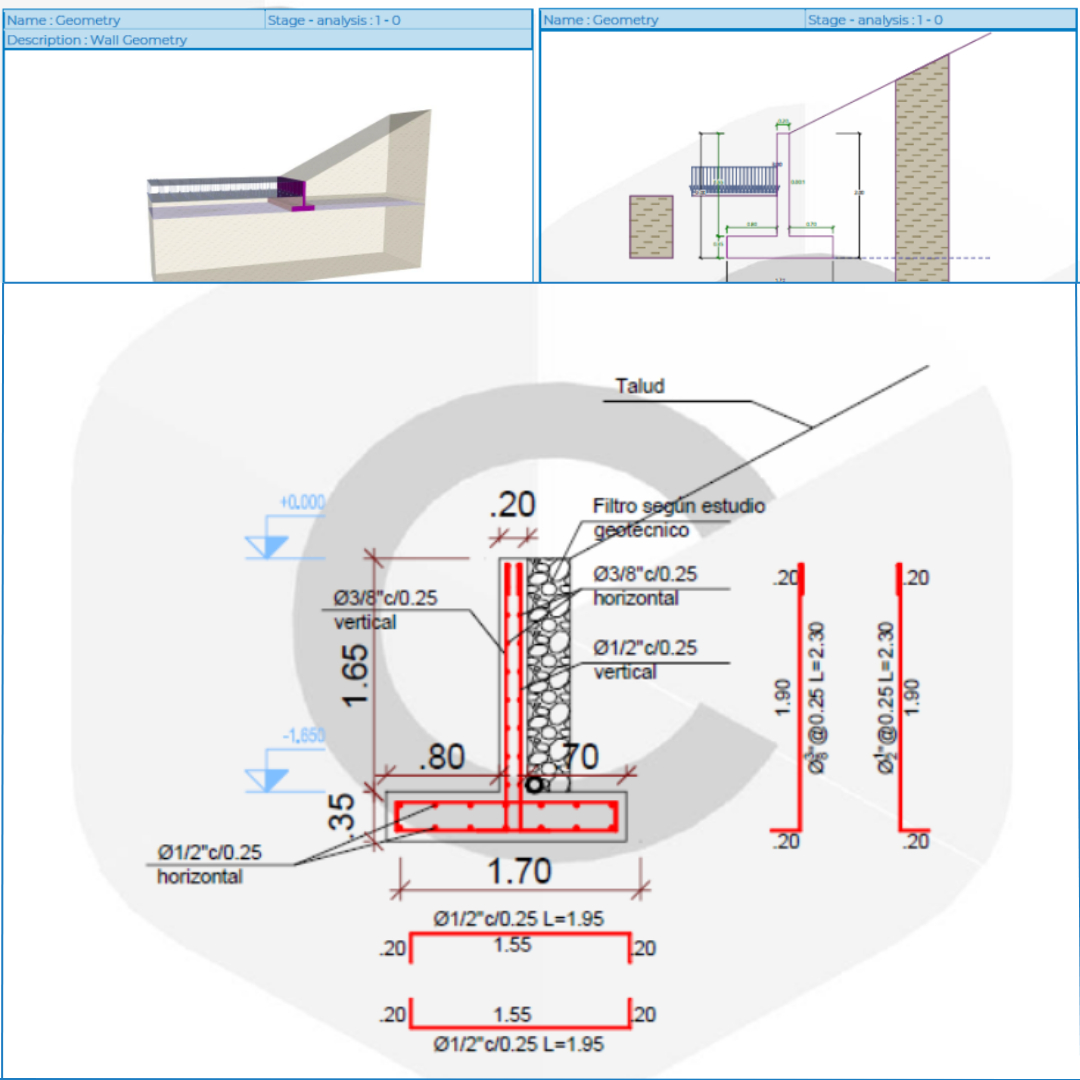

¡Diseño zapata y muro de contención!
Del diseño estructural de la zapata y el muro de contención, se obtuvieron las dimensiones, especificaciones y cantidades de acero de refuerzo para la correcta construcción de estos elementos.

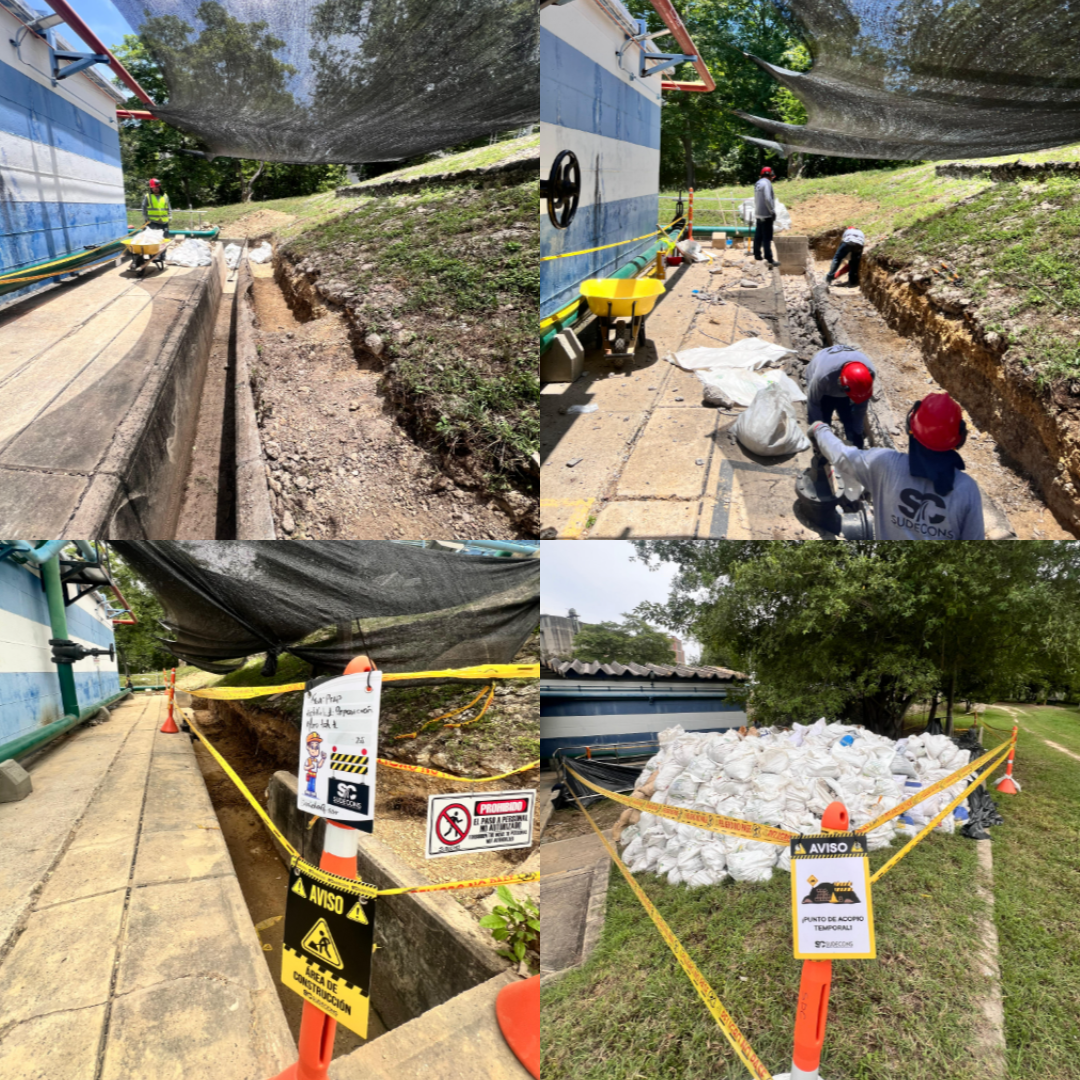

¡Demolición y excavaciones!
Se iniciaron las excavaciones del talud y las demoliciones del muro de contención, disponiendo los residuos de construcción (RCD) en el sitio de acopio temporal autorizado. El equipo de seguridad realizó la respectiva señalización y cerramiento de áreas.

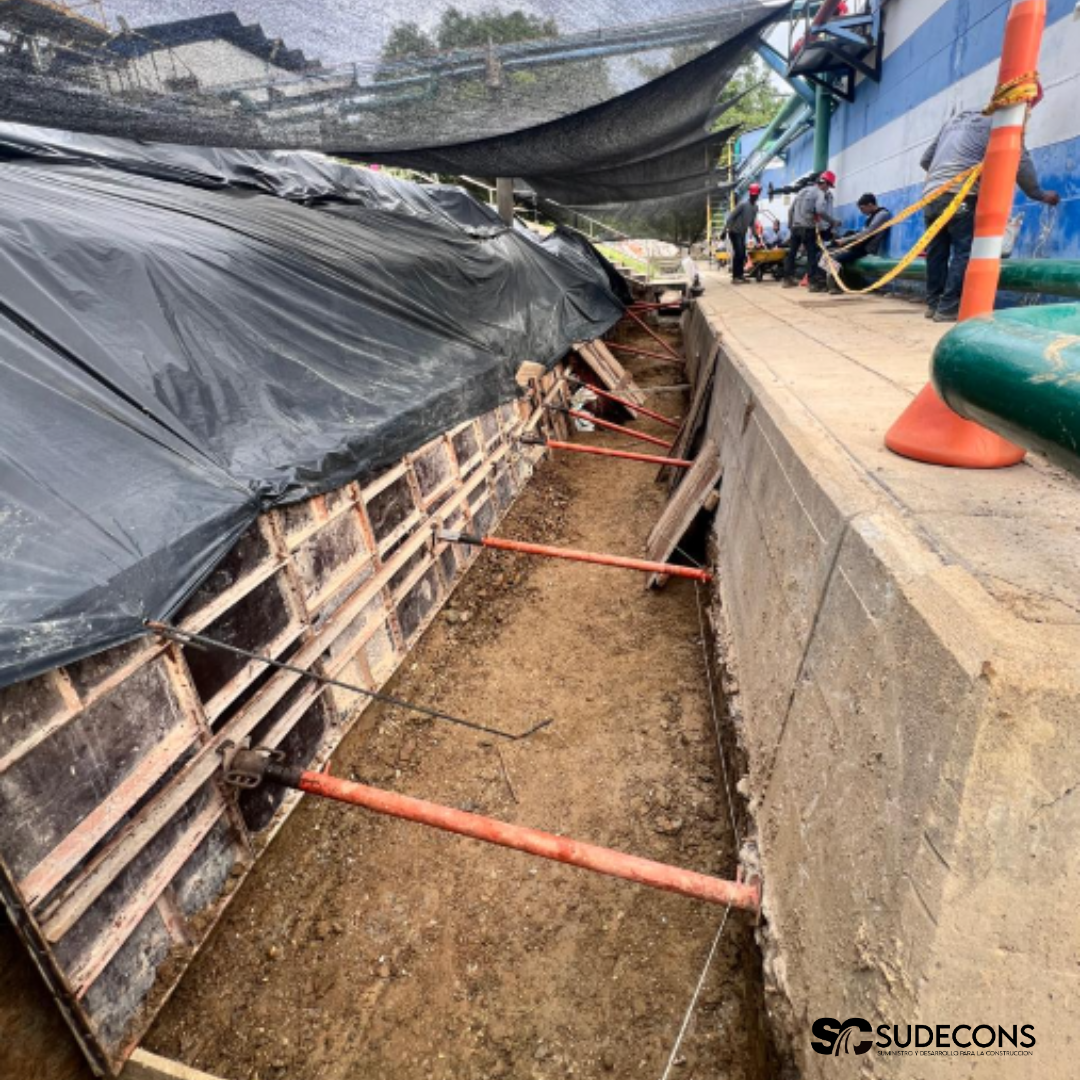

¡Protección de talud!
Superado 1 metro de profundidad en excavación, cumpliendo con la normativa y para seguridad del personal y área de trabajo se realizó la instalación de:
✅ Plástico negro sobre la superficie del talud.
✅Formaleta metálica sobre la base del talud
Lo anterior con la finalidad de evitar desprendimientos debido a las constantes lluvias en la zona.

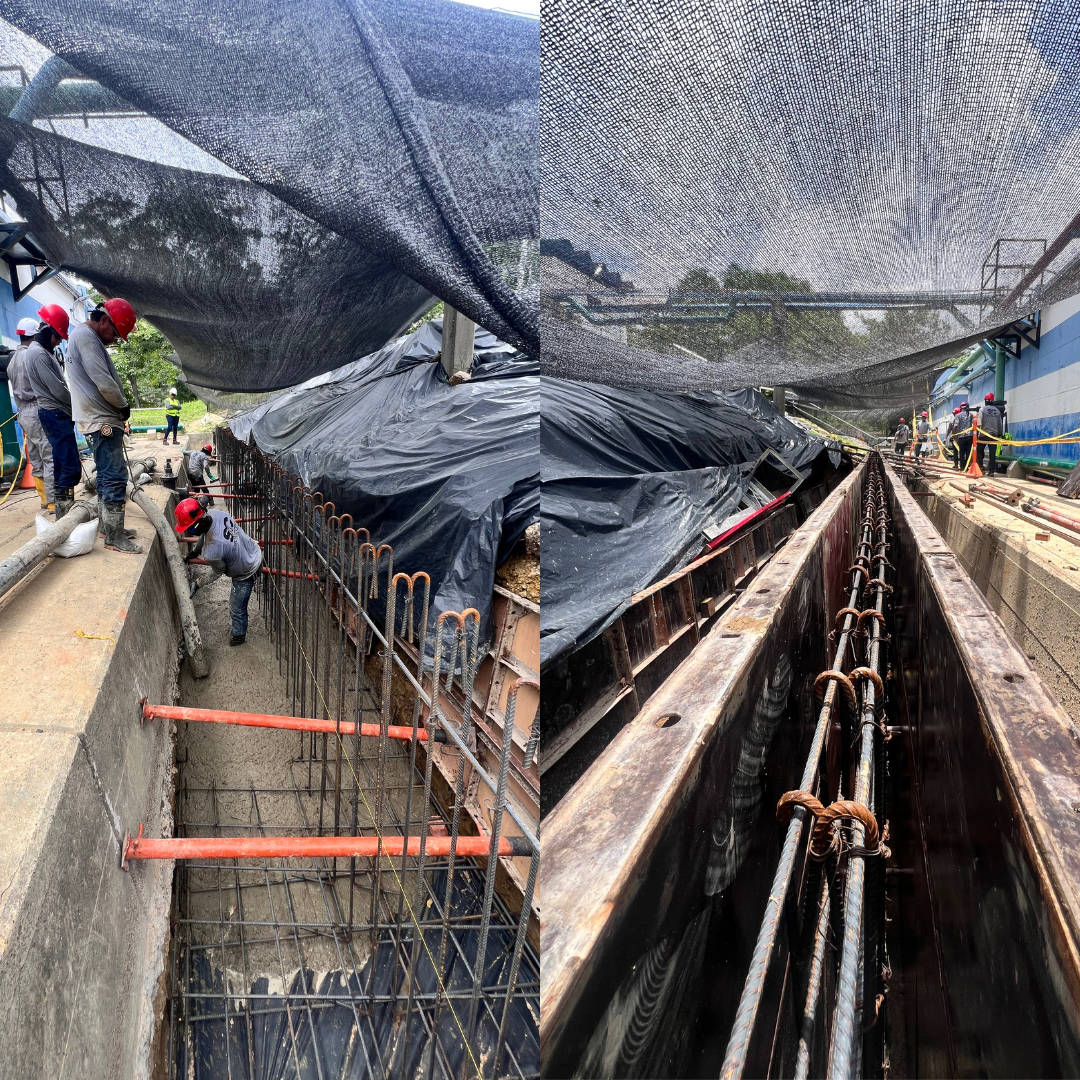

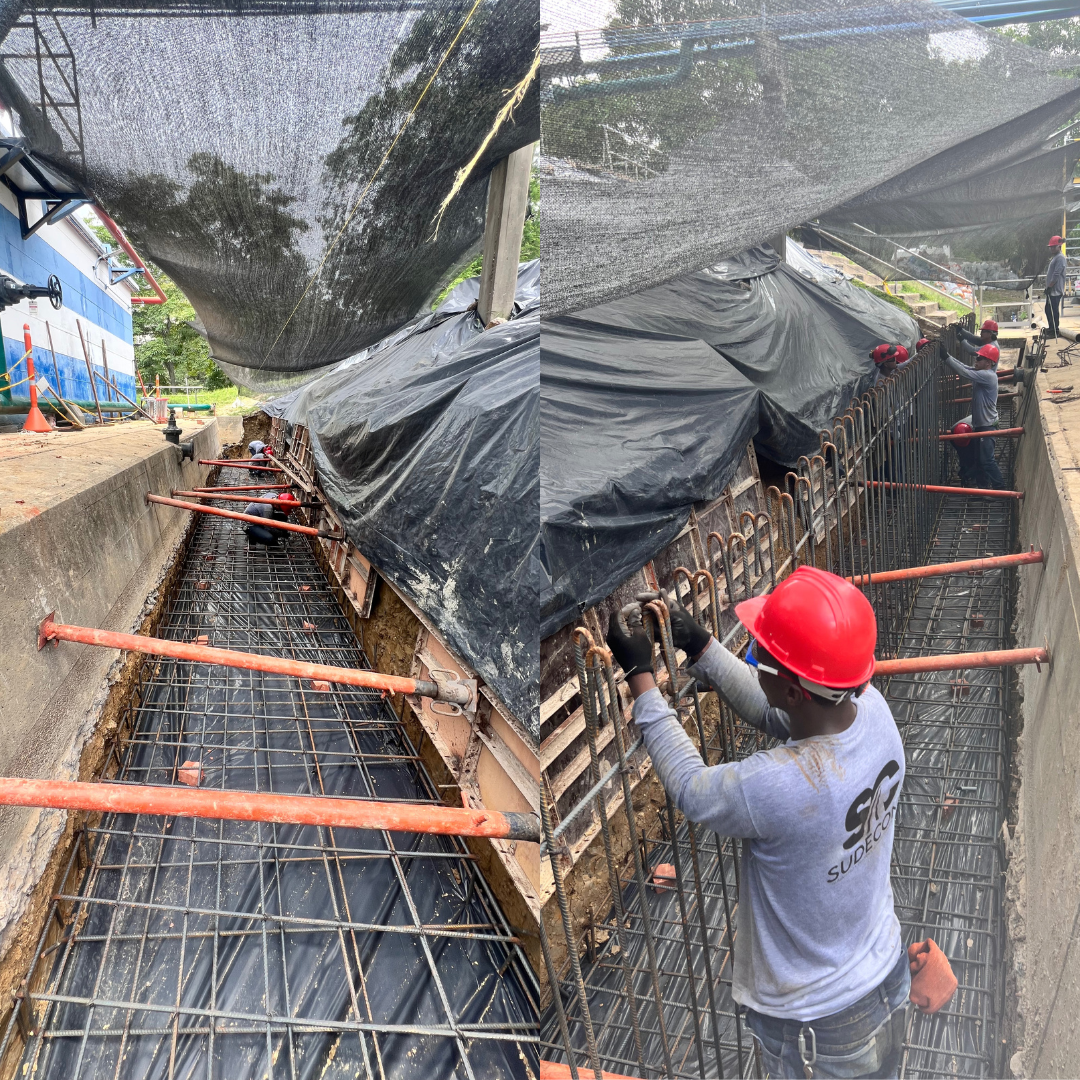

¡Instalación acero de refuerzo!
Se realizó la instalación del acero de refuerzo para la zapata y el muro de contención teniendo en cuenta las especificaciones contempladas en el diseño.
Se instalaron 8 lloraderos de 1 " en toda la longitud del elemento con el fin de garantizar el correcto drenaje de las agua lluvias en el talud.
¡Colado de zapata y encofrado muro de contención!
Se realizó el colado de la zapata con concreto de 4000psi acelerado a 14 días; 24 horas después se realizó el encofrado del muro de contención.

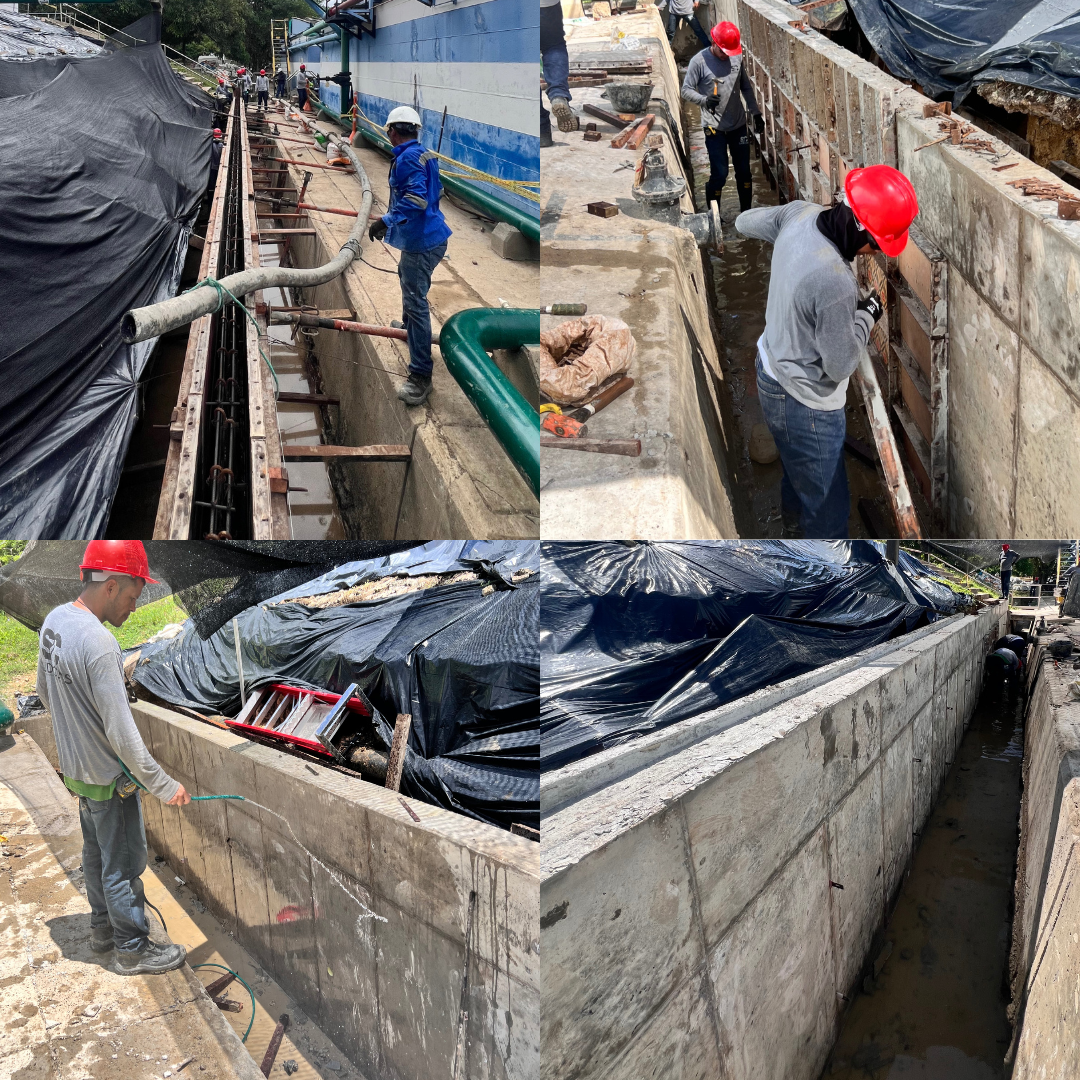

¡Colado muro de contención!
Por medio de sistema de bombeo, se realizó el colado del muro de contención utilizando concreto de 4000 psi acelerado a 7 días; 24 horas después se realizó el desencofrado para hidratación y acabados finales.

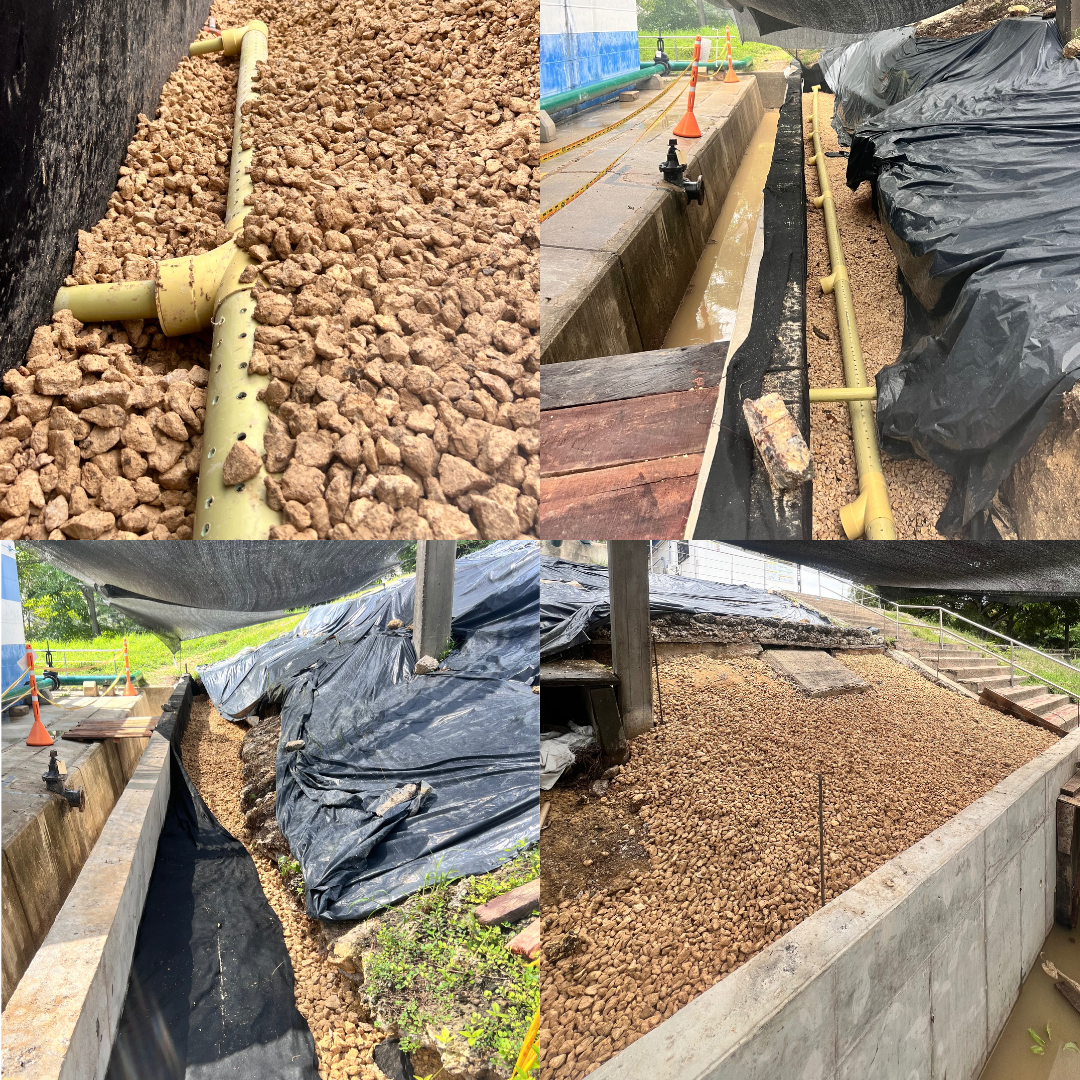

¡Reposición de talud y dren Frances!
En la reposición del talud, fue crucial la instalación del drenaje francés con el fin de evitar la presión hidrostática ejercida por las aguas lluvias, al muro de contención.
Se instaló a lo largo de la longitud del muro de contención tubería de sanitaria de 3" perforada y conectada a los lloraderos previamente dispuestos en el muro de contención.
Una vez instalado se completó el relleno hasta la altura deseada y se demolió el resto de piedra existente.
¡Instalación de empedrado!
Para la instalación del empedrado final, se mezclo el concreto con trompo y se embebieron las piedras cimiento en la mezcla obtenida, garantizando la pendiente marcada anteriormente.
Además de esto se realizó una viga de contención de forma convexa proporcionando mayor estabilidad y reducción de la energía de las aguas lluvias.

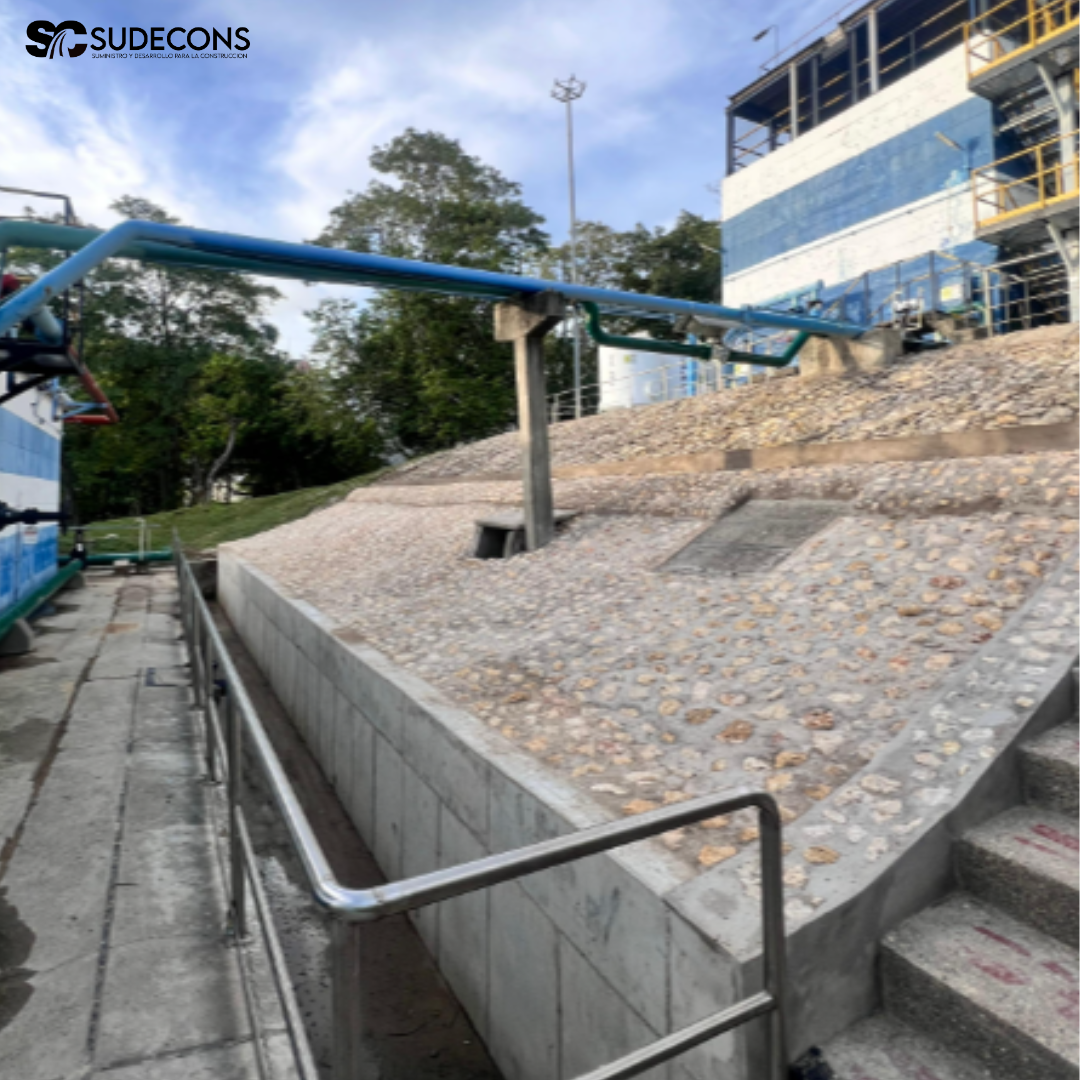

¡Instalación de barandal y acabados finales!
Para finalizar se realizó la instalación del barandal existente y el pulido de las piedras cimiento embebidas en el concreto, con el fin de dar un mejor detalle y acabado al talud.
