PROYECTO AGUAS RENOVADAS

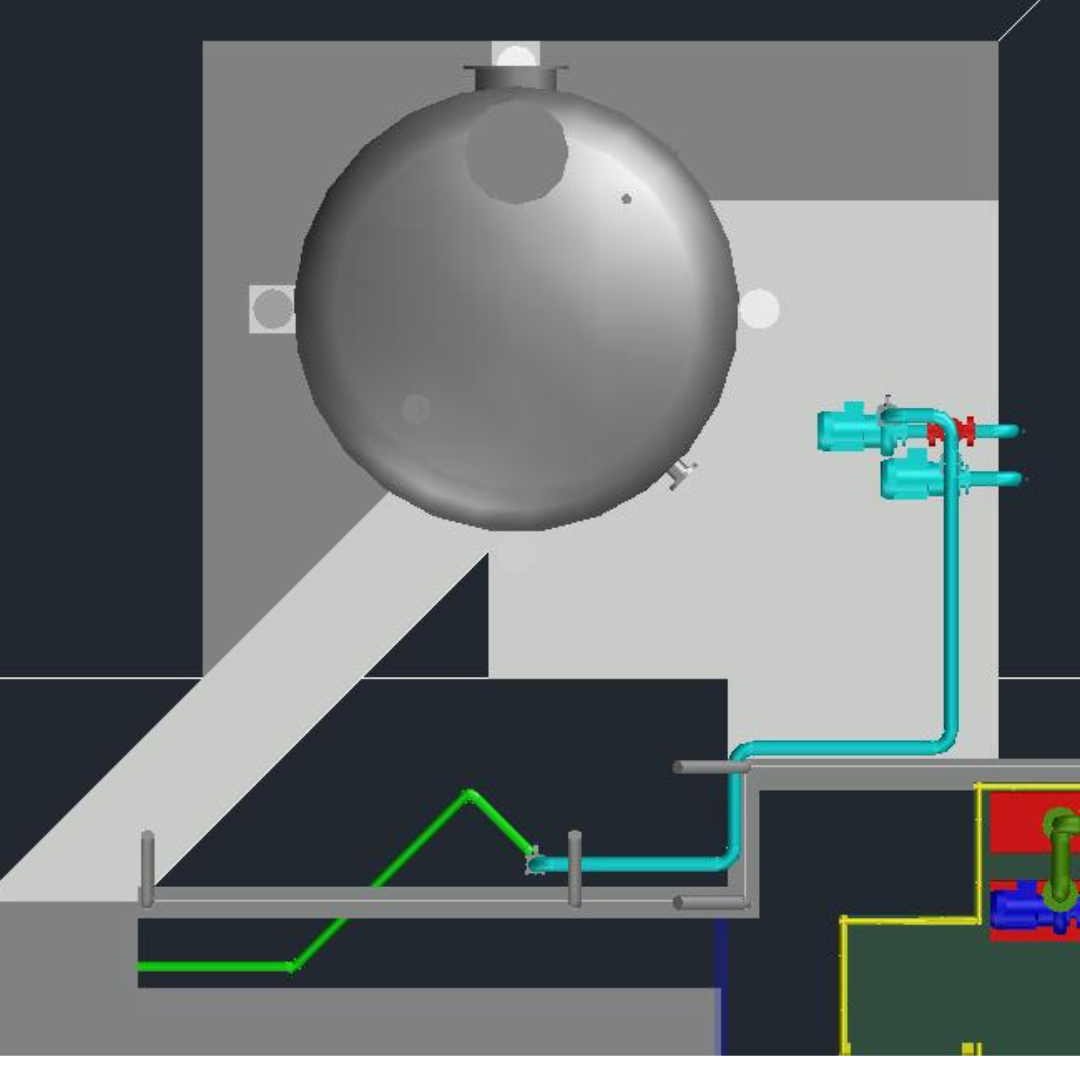

¡Render Ubicación losa de concreto!
Previo a la ejecución de la actividad, se realiza un render para visualizar la disposición final tanto, de la losa de concreto como la del tanque de agua de 1 Ton, que se dispondrá en dicha área.

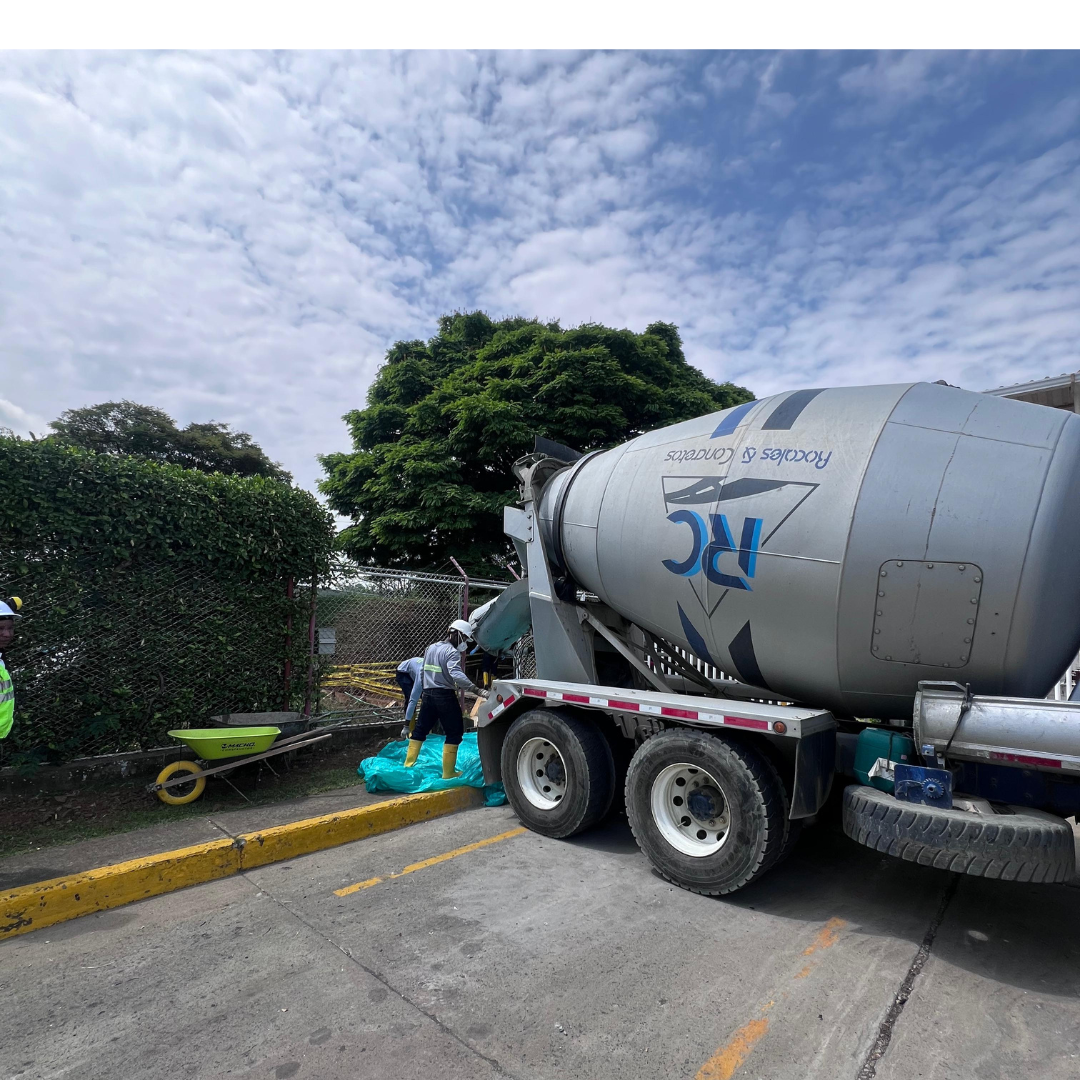

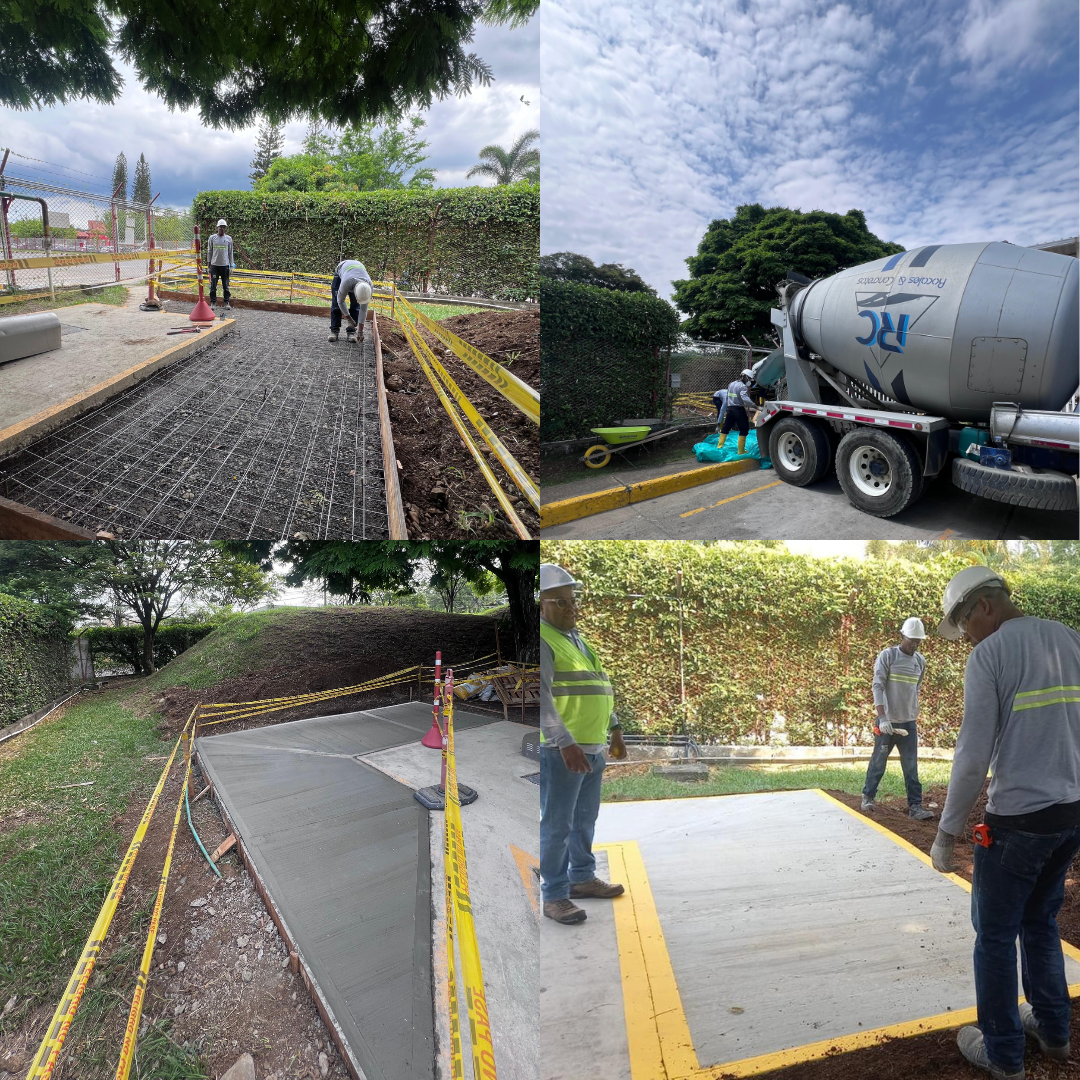

¡Construcción de 15 m2 de Losa en concreto MR41!
El objetivo de la construcción de la losa en concreto es la disposición final de un tanque de 1 TON para el tratamiento de aguas en la zona de la PTAR.

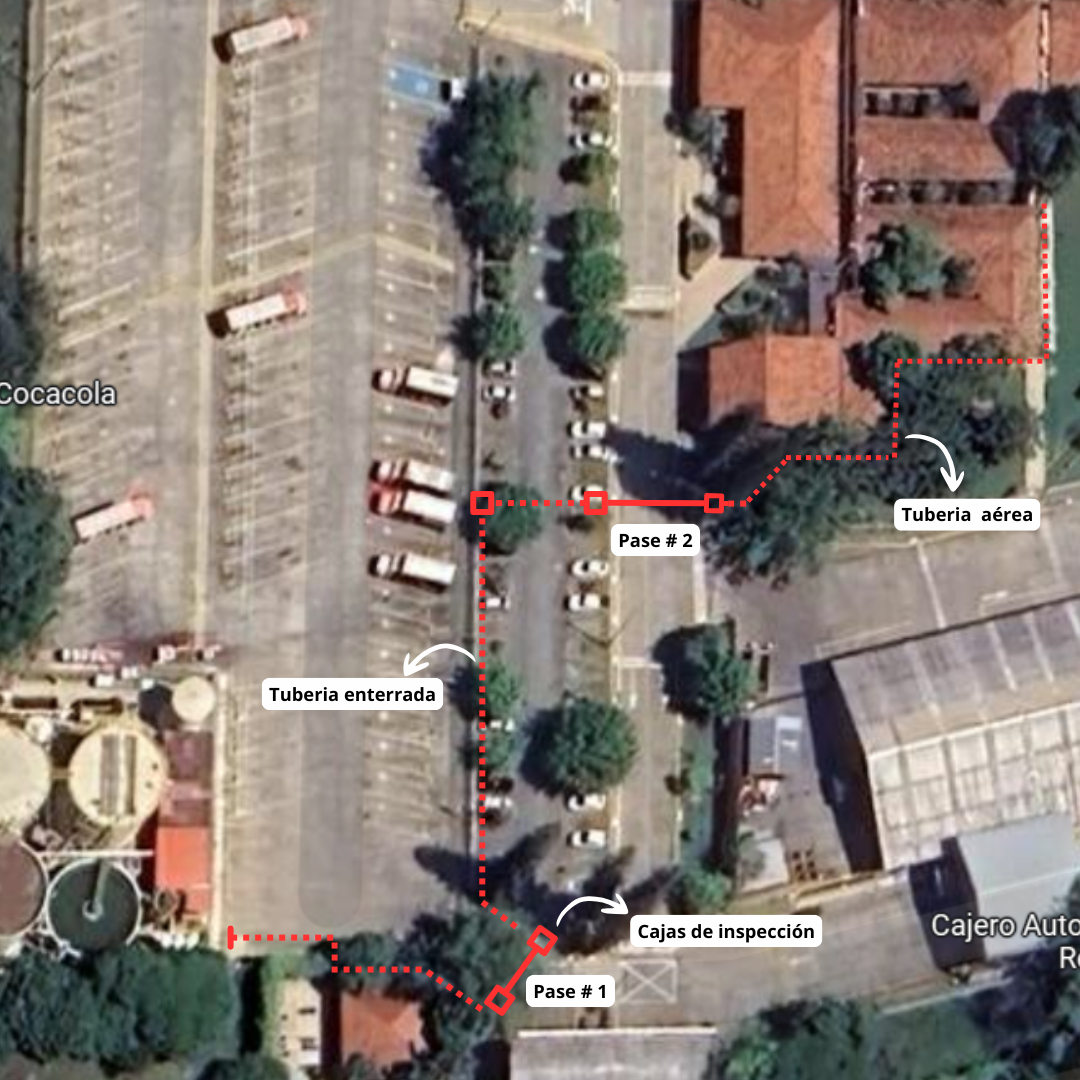

¡Eje tubería hidráulica SCH 80 3" y tubería Conduit 1"!
Previo a la ejecución de la instalación de tubería hidráulica de 3" clase 80 y tubería Conduit de 1" se plasmó en una fotografía satelital, el recorrido a seguir de dichas tuberias.

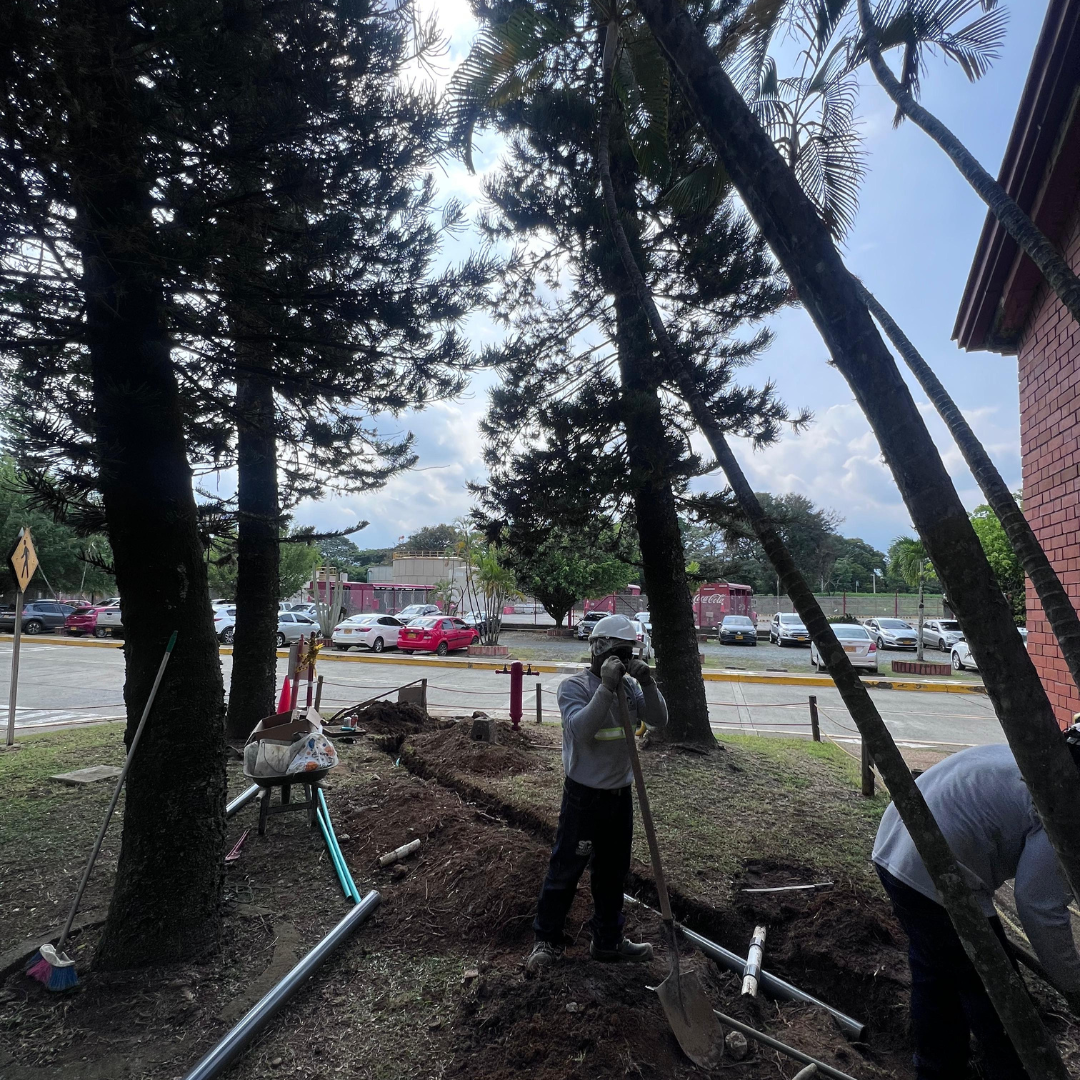

Excavación para tubería SCH 80 3" tubería Conduit 1"
Para la instalación del eje de tubería enterrada en zona blanda se realizó una zanja de 30cm de ancho x 30 cm de alto.

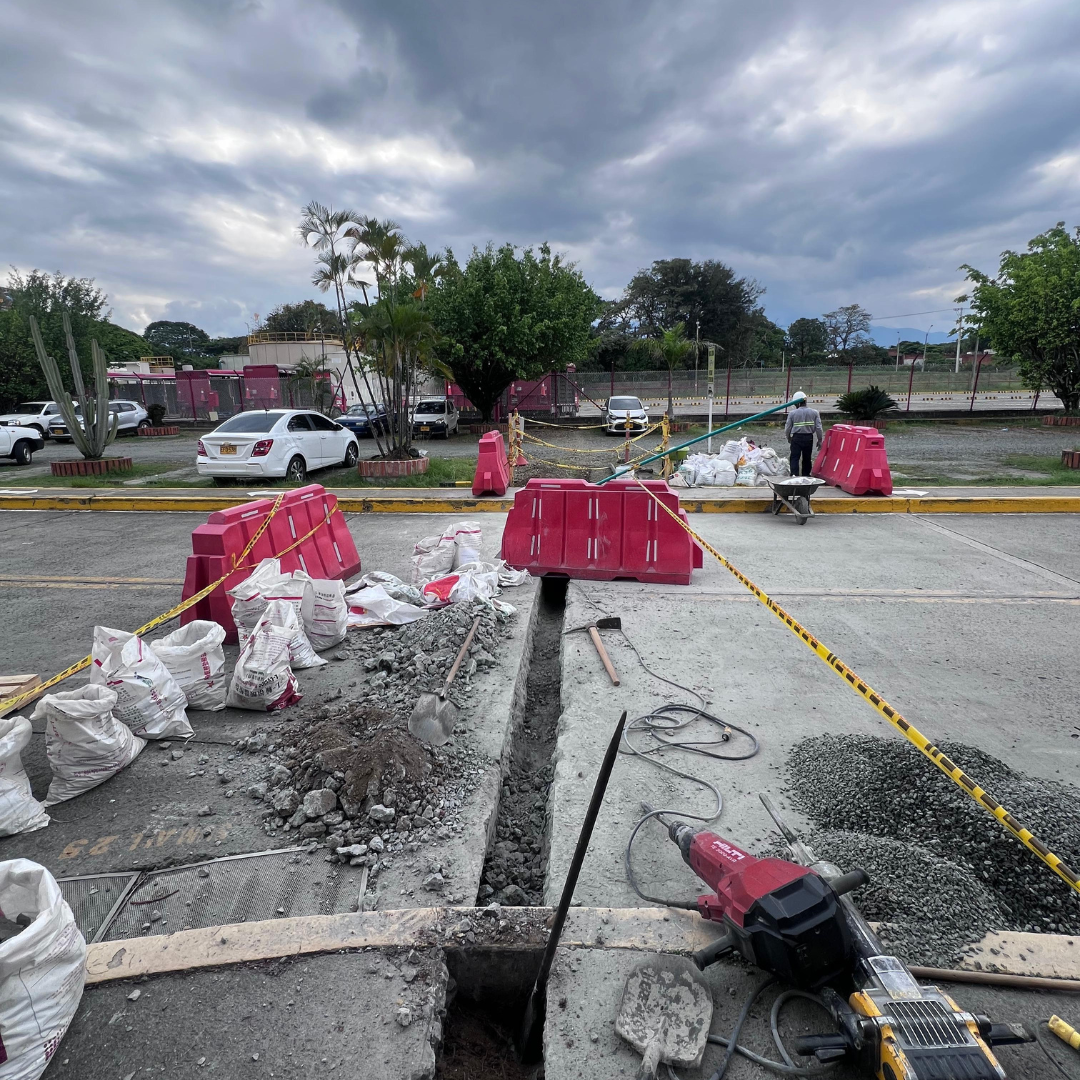

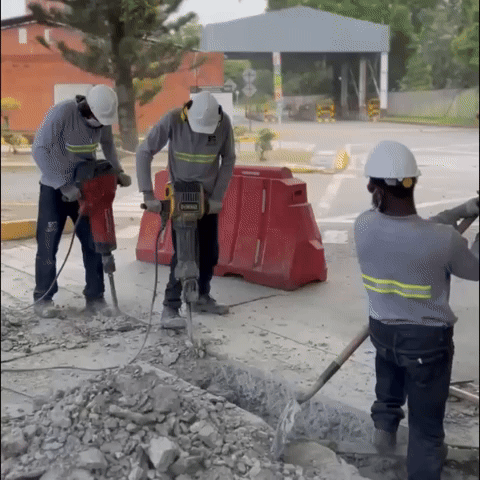

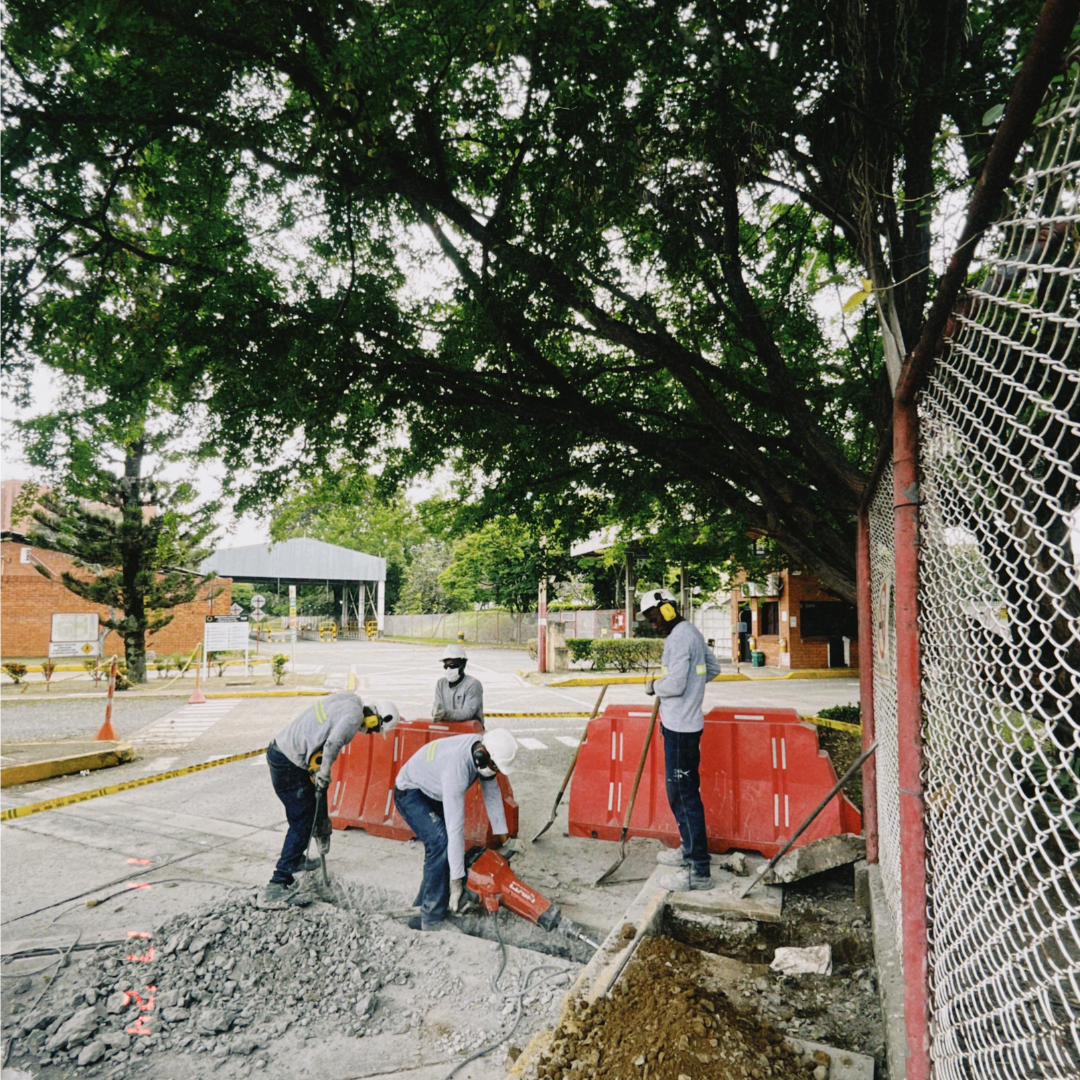

Excavación para pases en concreto
En el recorrido establecido para el eje de la tubería se presentaron dos pases en concreto a realizar, el primero ubicado en la portería #1 (Zona acceso parqueadero de camiones) y el segundo ubicado el la vía principal al lado del auditorio.

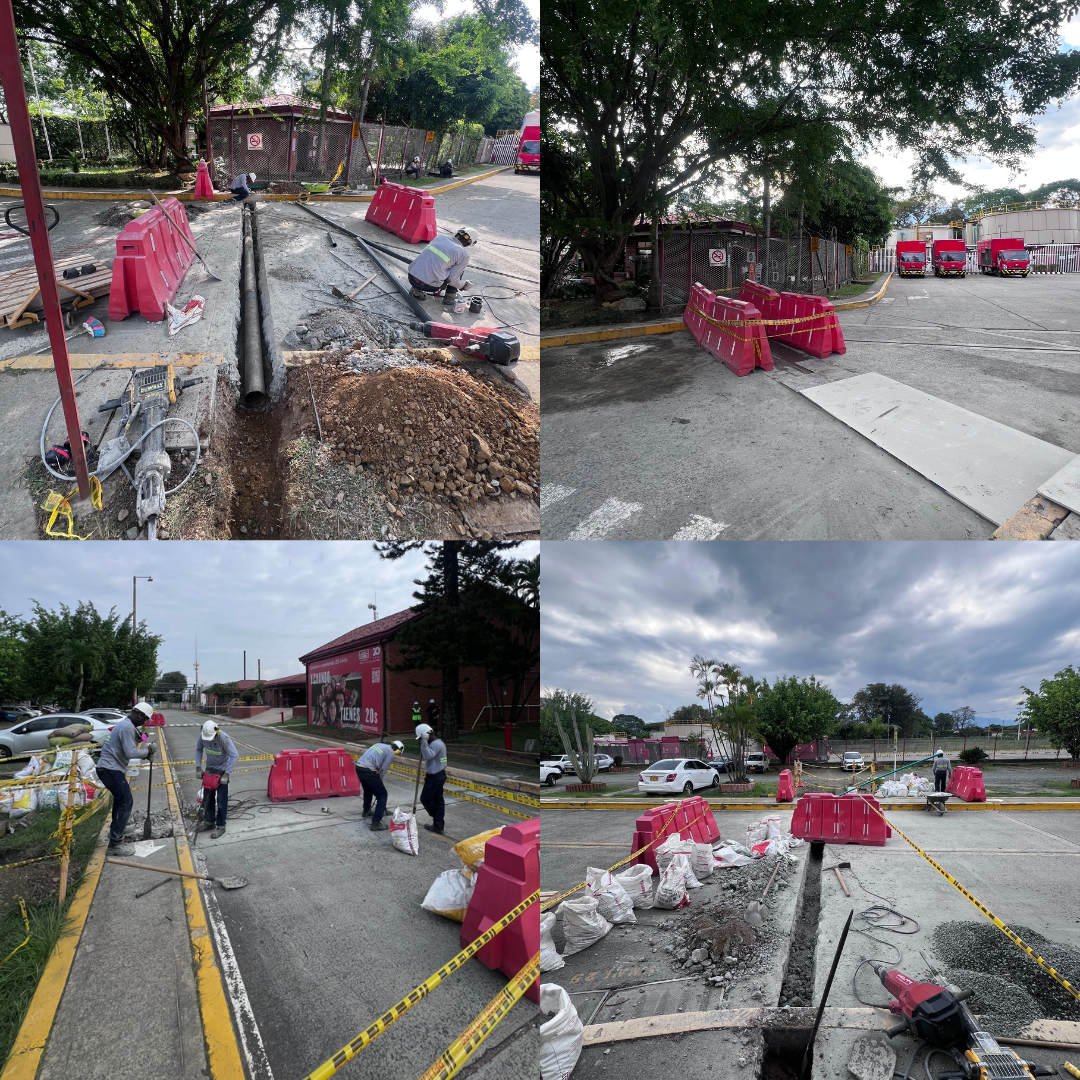

Construcción de pases
Para la construcción de los pases se realizó una zanja de 30 cm de profundidad x 30 cm de ancho, en la cual se instaló un tubo de 6 pulgadas con la finalidad de encamisar y proteger nuestra tubería.
Así mismo, gracias a su diámetro, esta camisa de protección servirá a futuro, si se desea pasar otro tubo por este eje.

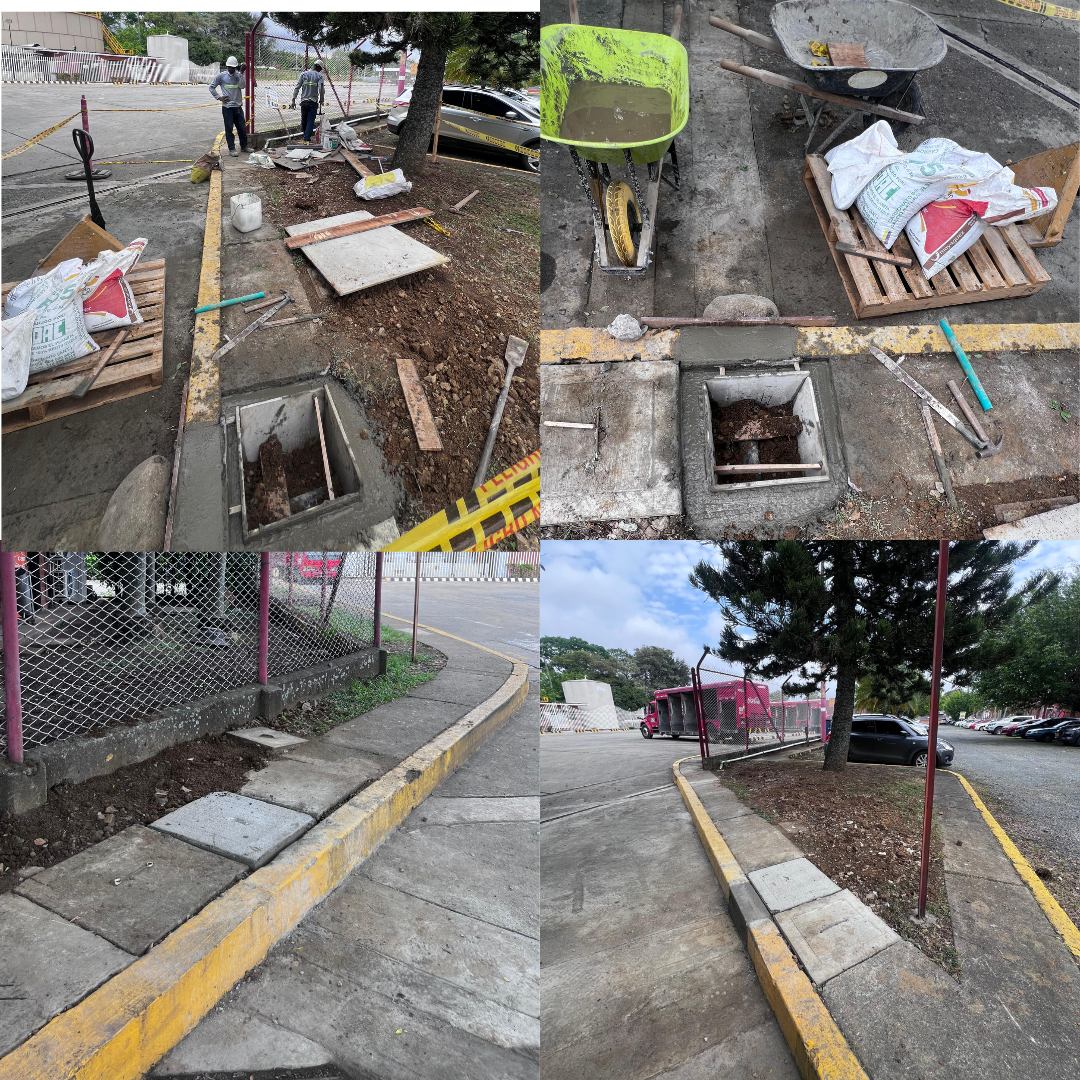

Construcción de cajas de inspección
Se construyeron 5 cajas de durante el recorrido de la tubería enterrada, las cuales están ubicadas en puntos específicos que permitan el fácil acceso a dicha tubería para fines de mantenimiento o inspección.

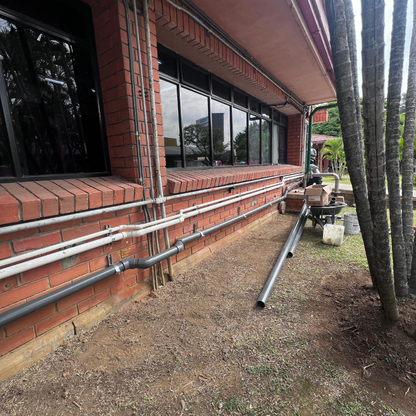

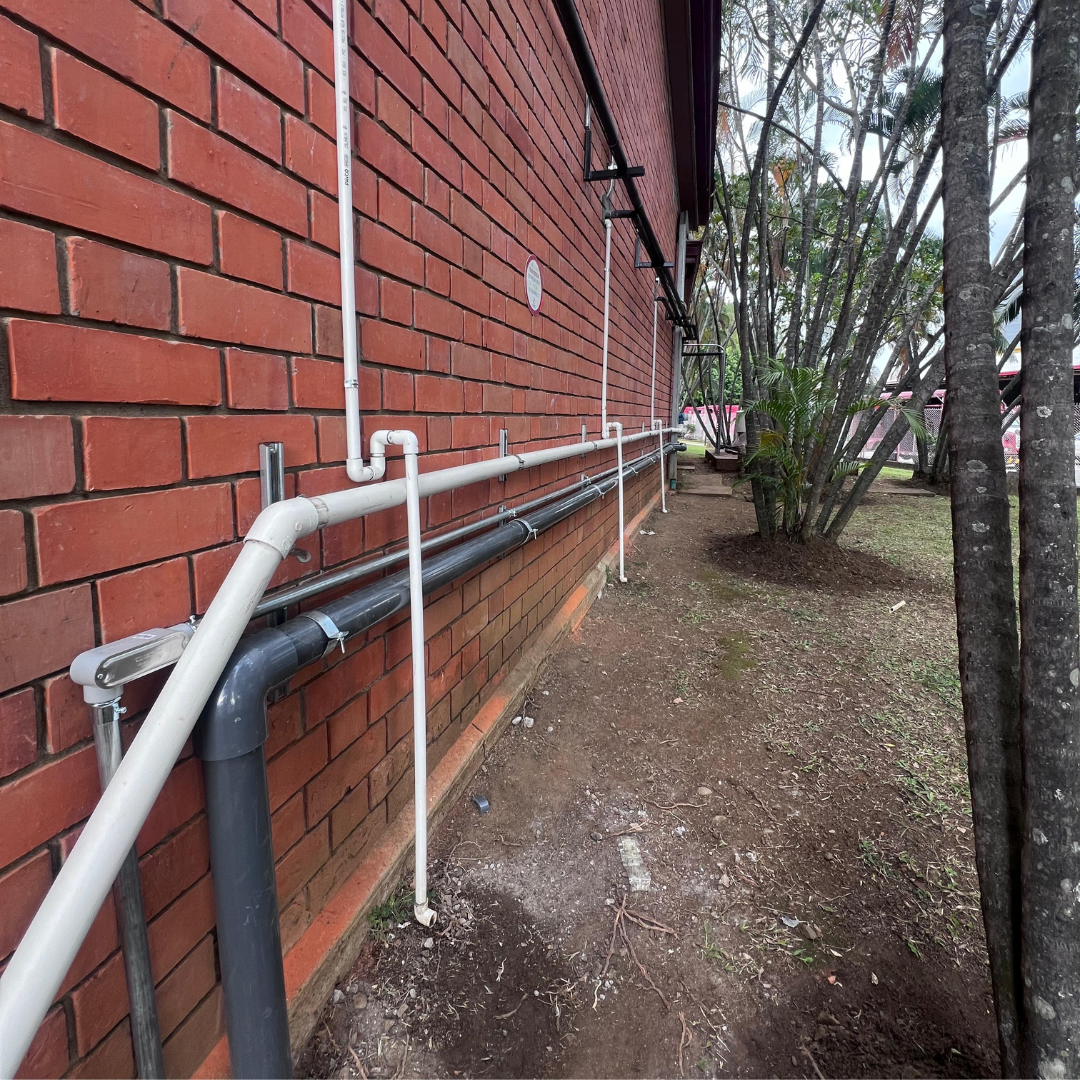

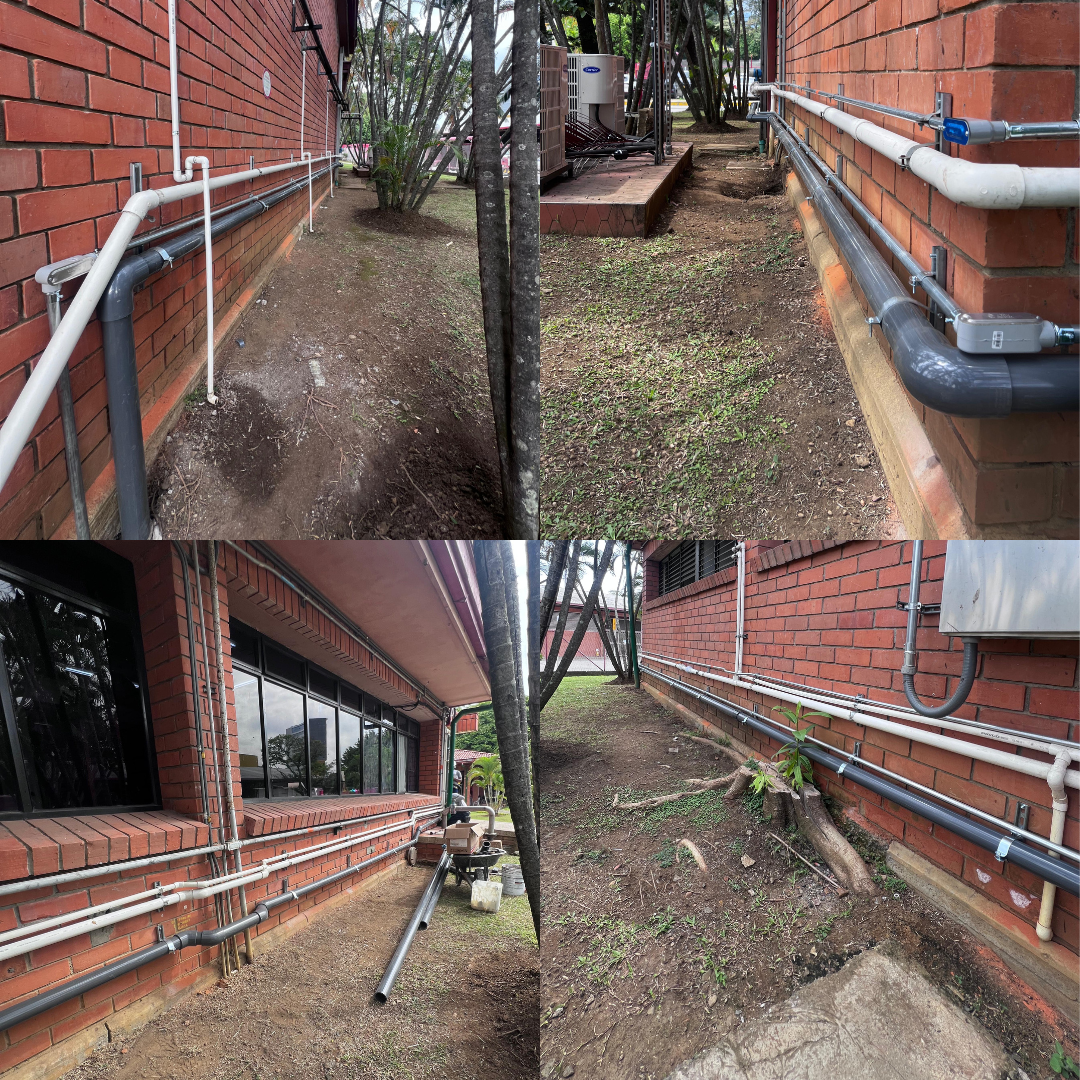

Instalación de tubería aérea SCH 80 3" y tubería EMT 1"
se instalaron aproximadamente 110 metros de tubería aérea ubicada a una altura de 1.20 m, haciendo uso de soportes y abrazaderas.

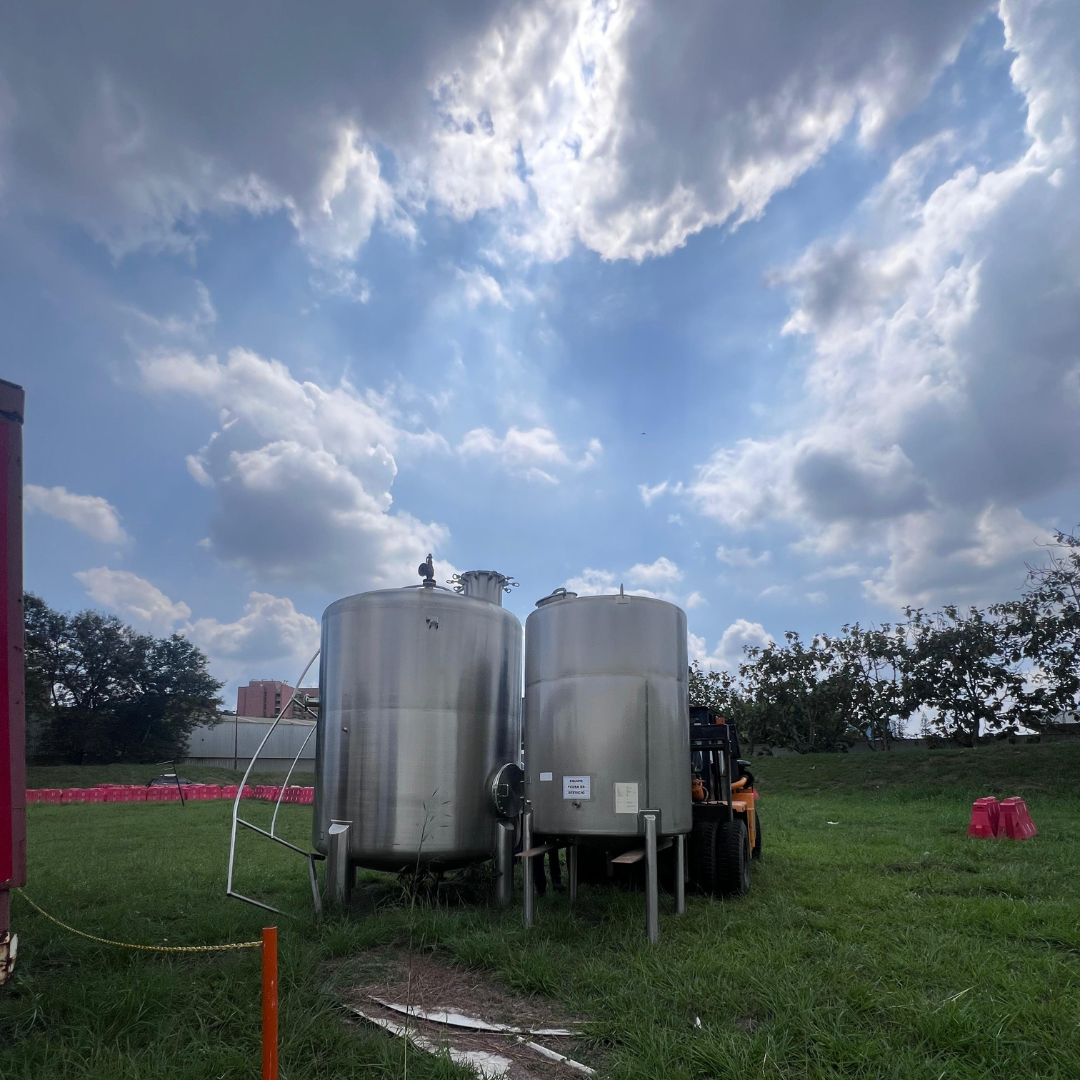

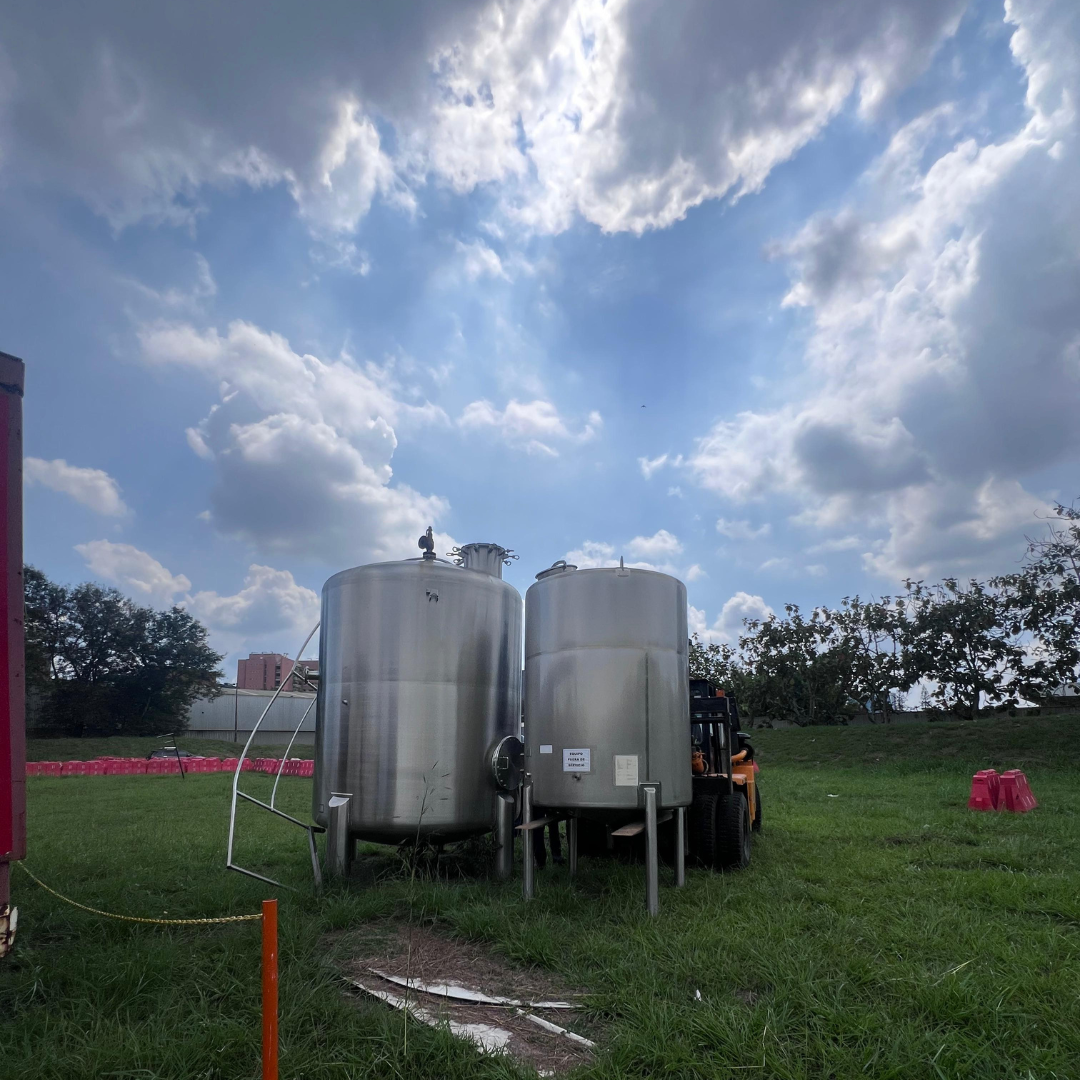

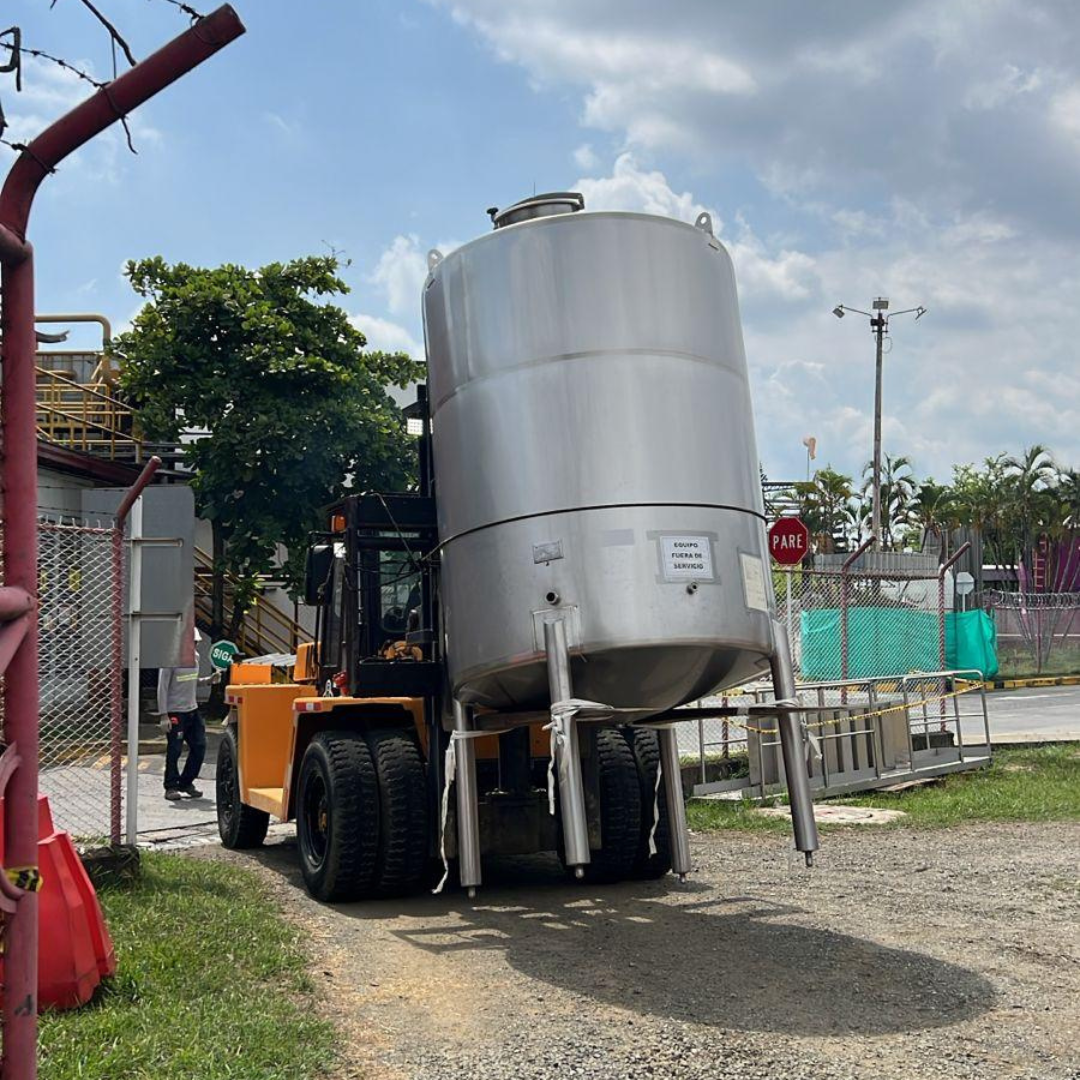

Movimiento de tanque 650 kg
Esta actividad consistió en el traslado de un tanque de 650 kilogramos ubicado en la zona de Brisa hasta la zona de parqueadero detrás del taller.
Esta actividad se llevó acabo con una montacarga de 7 Toneladas, se realizó un sistema de amarre tanto al cuerpo de la montacarga como las bases del tanque, permitiendo así, su desplazamiento.

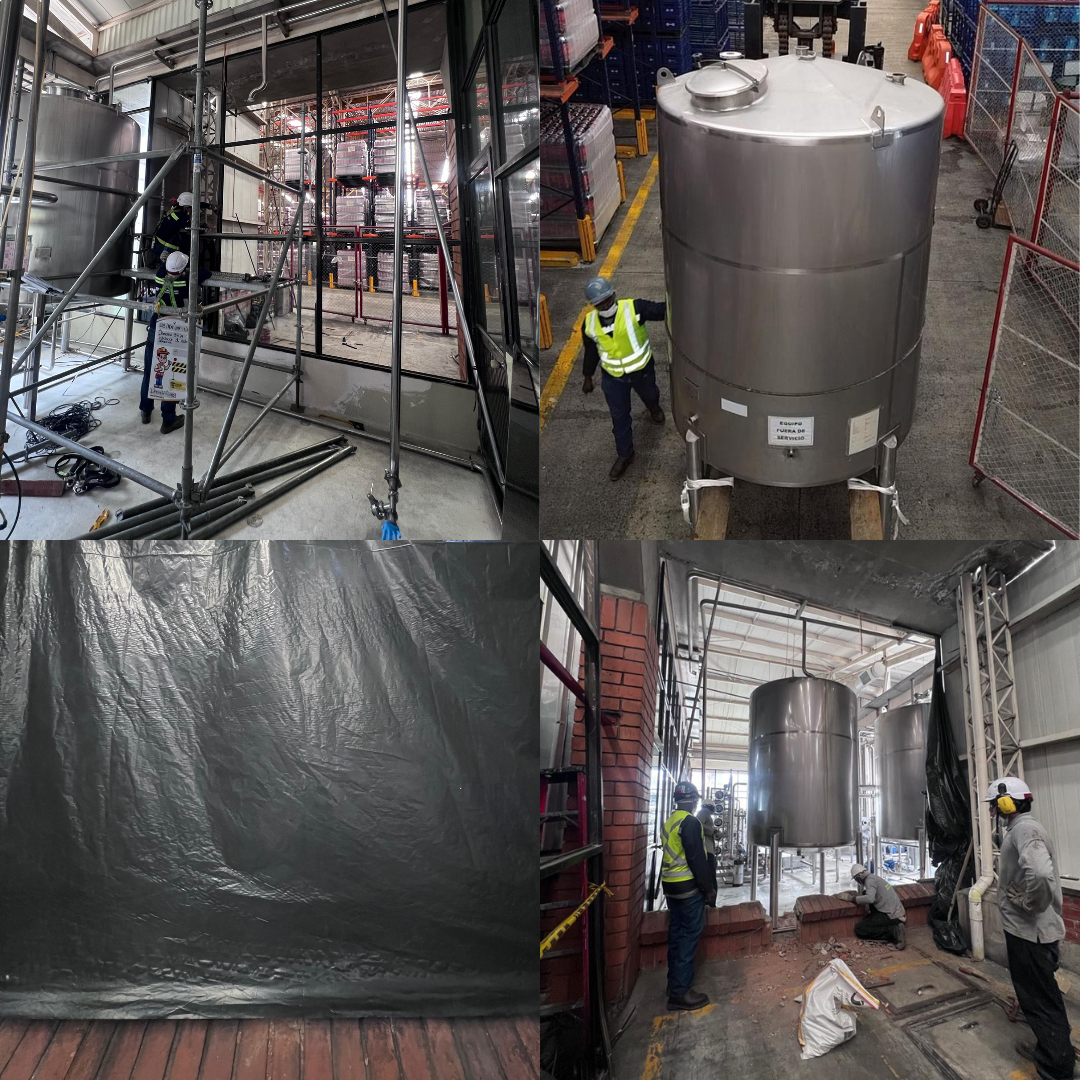

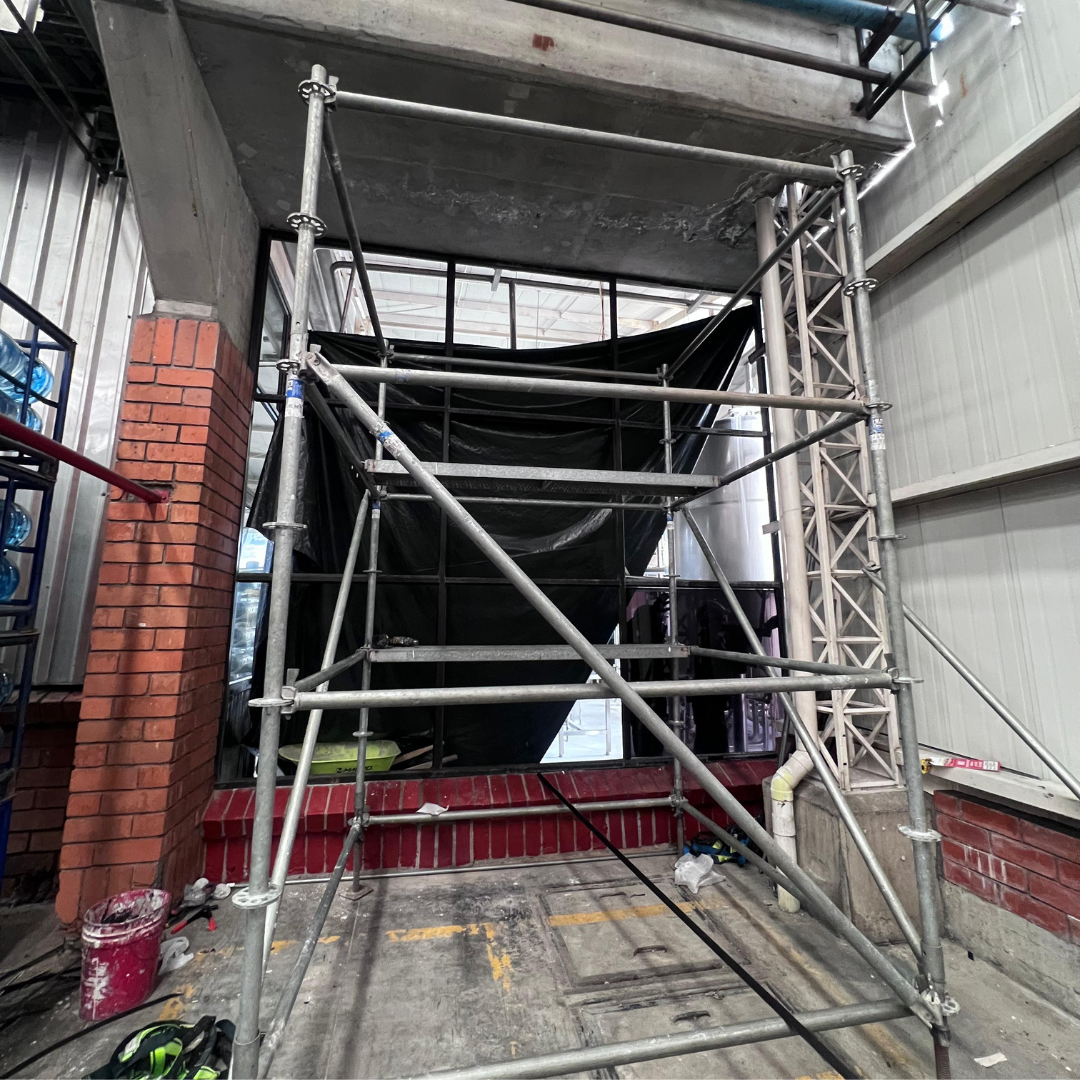

¡Desmonte de ventanal y demolición de muro!
Para realizar el traslado del tanque fue necesario desmontar el ventanal existente en la zona y demoler una porción de muro para dar paso a las bases del tanque.
Además de esto, con el fin de evitar la contaminación cruzada, se instaló un plástico aislante en el lugar de dicho ventanal.

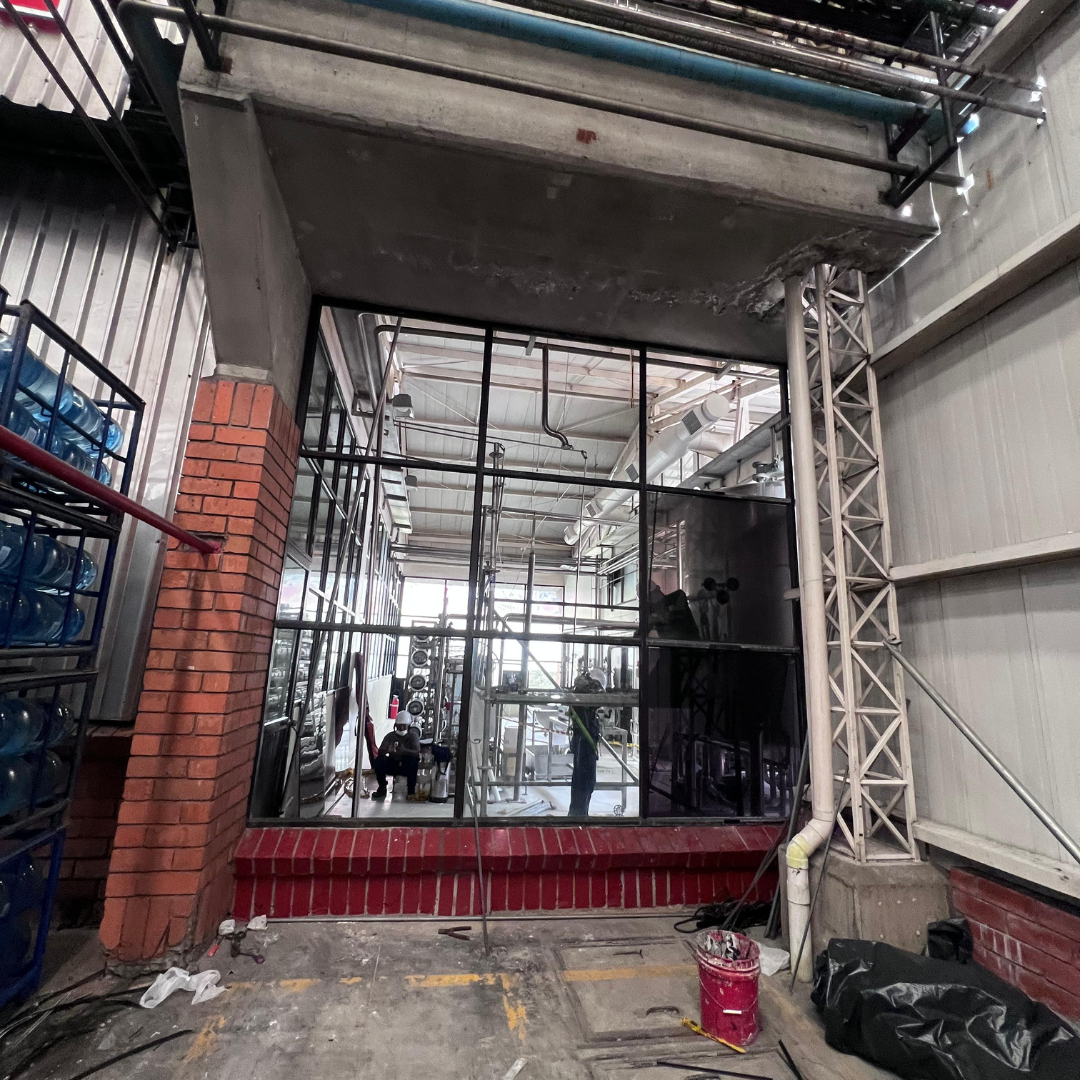

¡Instalación de ventanal y acabados finales de muro!
Una vez retirado el tanque, se instaló nuevamente el ventanal y se conformó el muro tal cual como se encontraba el existente.
